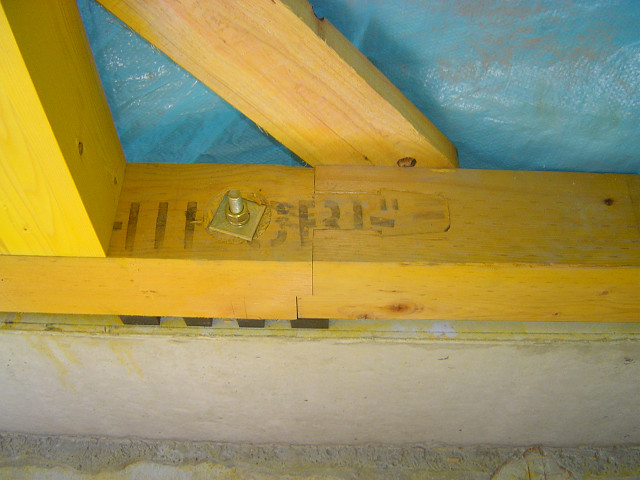

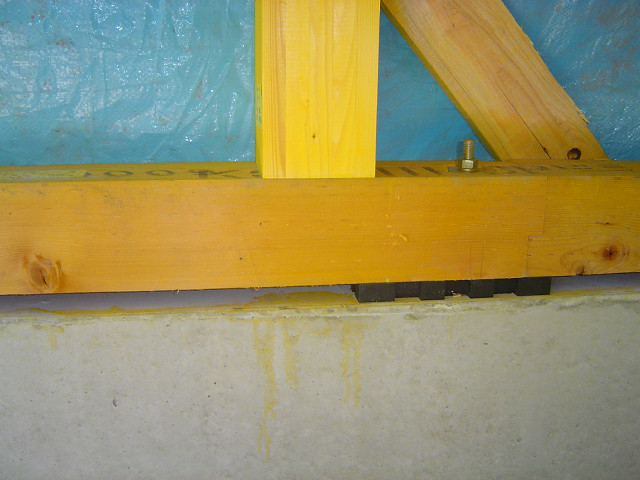

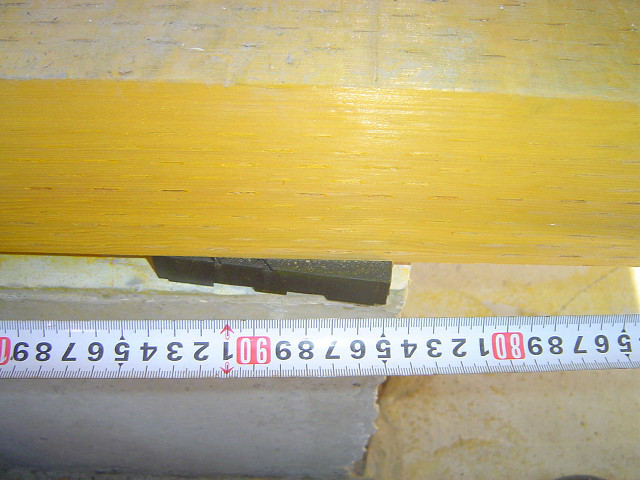

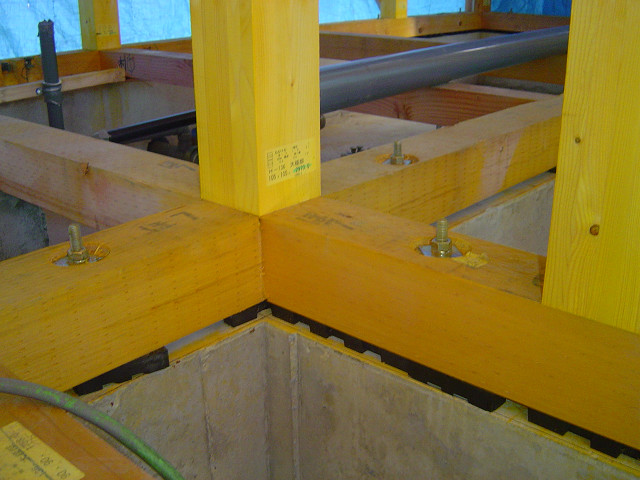

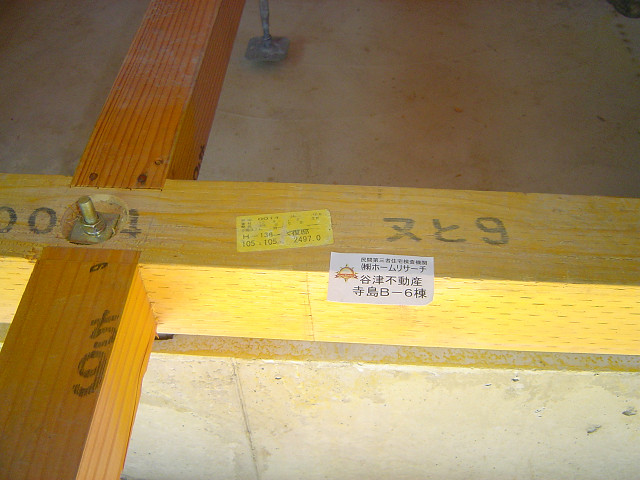

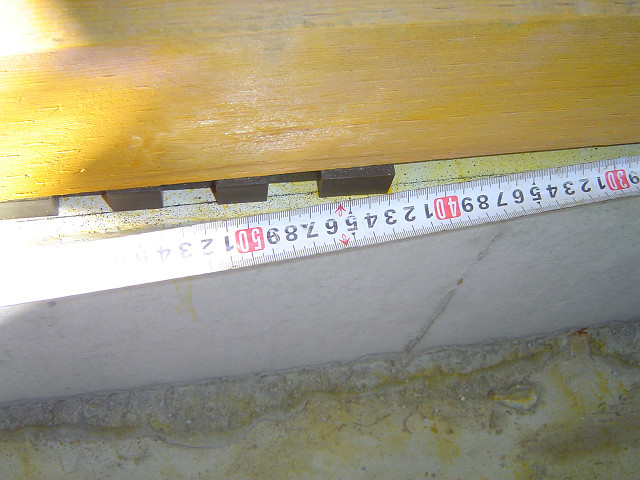

谷津不動産株式会社 寺島B-６棟 様邸 新築工事　　　　　第2回目検査内容一覧 画　像 項　目 詳細コメント 評　価 写真No 059 撮影日 2004/10/14 写真項目 土台伏せ時のチェック 検査項目 基礎パッキンの施工状況 コメント 規定を外れる部分に設置 写真の部分は、規定を外れる部分に施工されています。現場監督に手直しの要請を行います。 この問題は写真番号 219にて改善済みです。 改善済 写真No 060 撮影日 2004/10/14 写真項目 土台伏せ時のチェック 検査項目 基礎パッキンのピッチ コメント 最長６００ミリ程度 写真の範囲は、基礎パッキンのピッチ(間隔)が規定通りで問題ありません。 写真No 061 撮影日 2004/10/14 写真項目 土台伏せ時のチェック 検査項目 基礎パッキンのピッチ コメント 最長９００ミリ程度 写真の範囲は、基礎パッキンのピッチ(間隔)が一般的ピッチです。問題ありません。 写真No 062 撮影日 2004/10/14 写真項目 土台伏せ時のチェック 検査項目 土台の種類及び仕様 コメント 加圧式注入材 薬剤が注入された材料です。問題ありません。 写真No 063 撮影日 2004/10/14 写真項目 土台伏せ時のチェック 検査項目 土台の種類及び仕様 コメント 加圧式注入材 薬剤が注入された材料です。問題ありません。 写真No 064 撮影日 2004/10/14 写真項目 土台伏せ時のチェック 検査項目 アンカーボルトの留め付け状況 コメント 十分な余長がある 写真で撮影された箇所全てのアンカーボルトに十分な余長(ボルト締め付けの余り状態)があり、十分締め付けられている
