| 画 像 |
項 目 |
詳細コメント |
評 価 |
 |
| 写真No |
043 |
| 撮影日 |
2004/09/13 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋繋ぎ下端 |
| コメント |
６０ｄ以上 |
|
写真の部分は鉄筋直径の60倍以上の重なりがあります。十分な強度があり良好です。
|
 |
 |

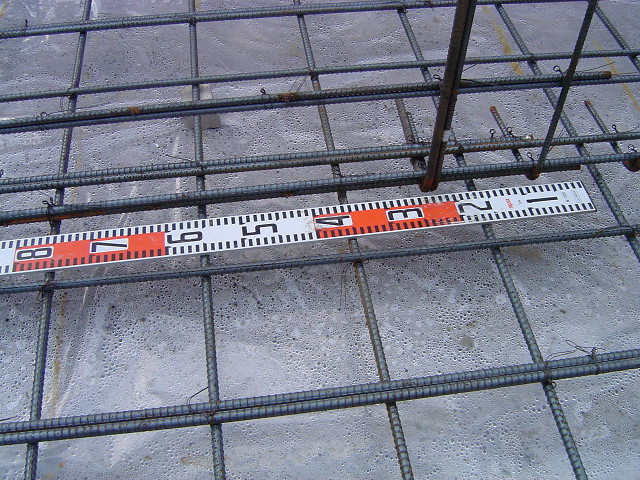

| 写真No |
044 |
| 撮影日 |
2004/09/13 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
コーナー補強筋長さ |
| コメント |
６０ｄ以上 |
|
鉄筋直径の６０倍以上の長さの定着があります。十分な強度があり良好です。
|
|
 |

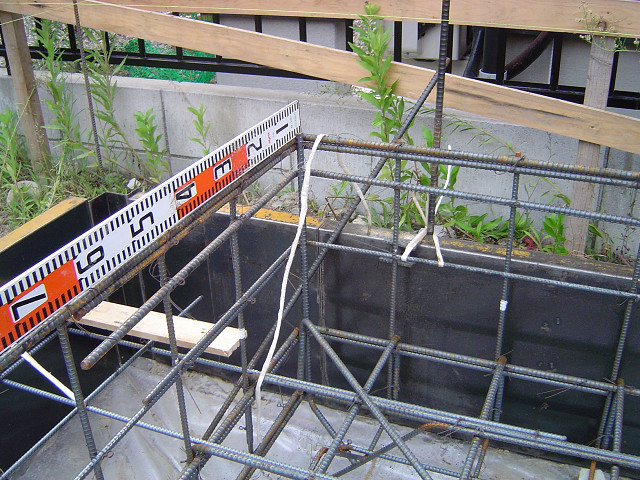

| 写真No |
045 |
| 撮影日 |
2004/09/13 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
コーナー補強筋長さ |
| コメント |
４０ｄ以上 |
|
鉄筋直径の４０倍の長さの定着があり、一般的施工です。問題ありません。
|
 |
 |

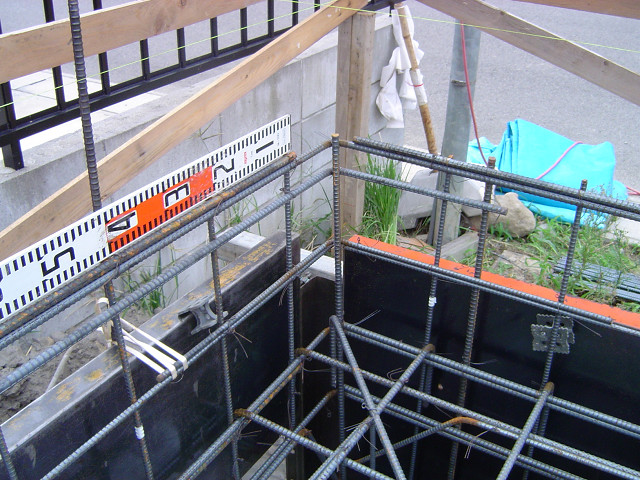

| 写真No |
046 |
| 撮影日 |
2004/09/13 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
換気口補強筋 |
| コメント |
パッキン工法の為なし |
|
パッキン工法の為、換気口がありません。問題ない施工です。
|
|
 |

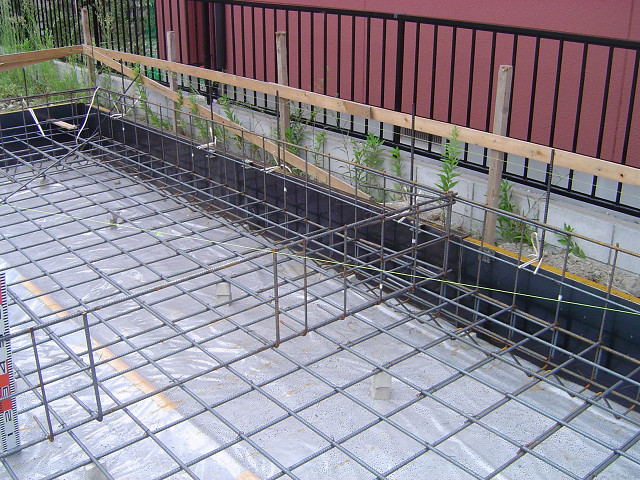

| 写真No |
047 |
| 撮影日 |
2004/09/13 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
換気口補強筋 |
| コメント |
人通口補強 |
|
内部立上り基礎の人通口の端部補強は良好です。
|
|
 |

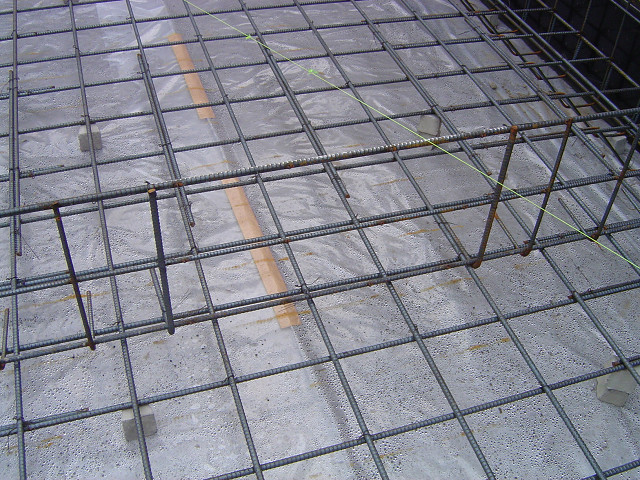

| 写真No |
048 |
| 撮影日 |
2004/09/13 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ厚 |
| コメント |
図面通りの寸法 |
|
写真の図面通りのスラブ厚です。問題ありません。
|
|
