| 画 像 |
項 目 |
詳細コメント |
評 価 |
 |
| 写真No |
046 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

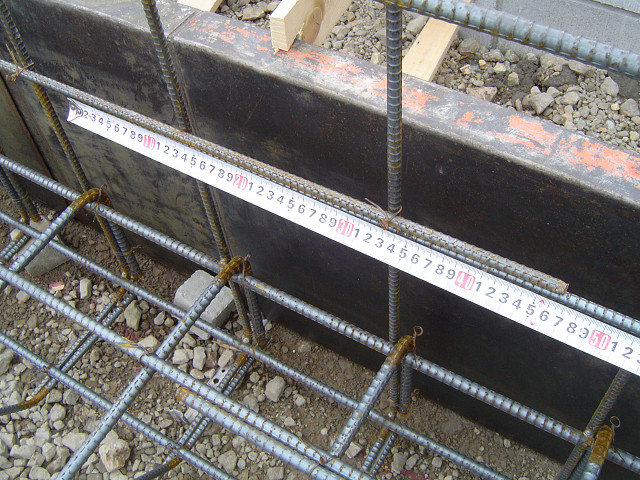

立上り横筋繋ぎ中間 |
| コメント |
６０ｄ以上 |
|
写真の部分は鉄筋直径の60倍以上の重なりがあります。十分な強度があり良好です。
|
 |
 |
| 写真No |
047 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

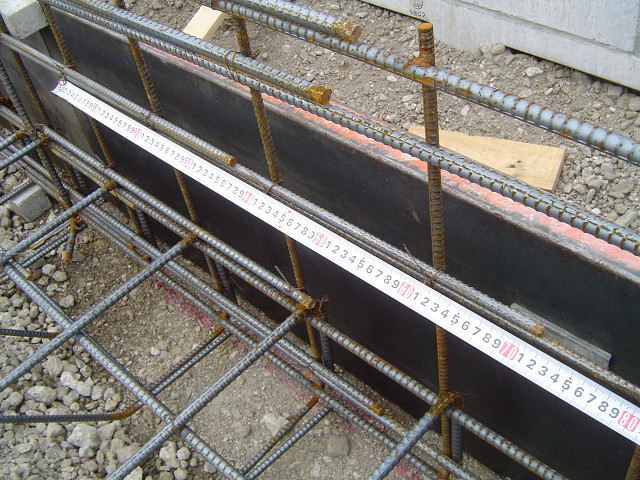

立上り横筋繋ぎ中間 |
| コメント |
４０ｄ以上 |
|
写真の部分は鉄筋直径の40倍の重なりがあり、一般的施工です。問題ありません。
|
 |
 |
| 写真No |
048 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

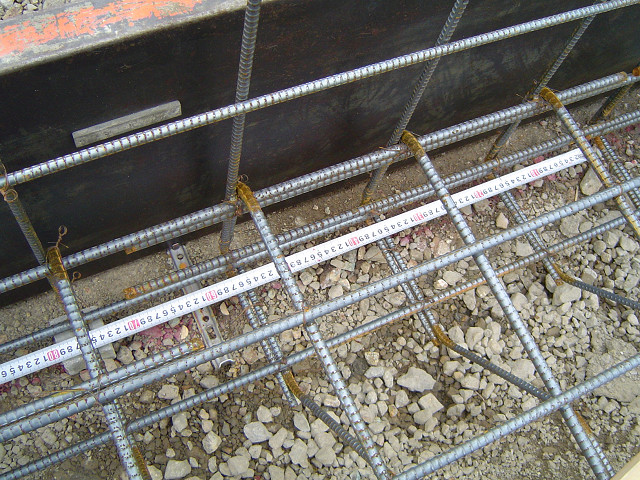

立上り横筋繋ぎ下端 |
| コメント |
５０ｄ以上 |
|
写真の部分は鉄筋直径の50倍の重なりがあります。十分な強度があり良好です。
|
|
 |
| 写真No |
049 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

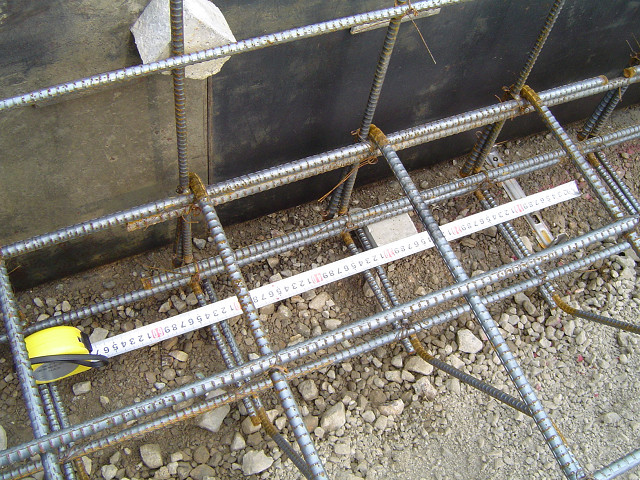

立上り横筋繋ぎ下端 |
| コメント |
４０ｄ以上 |
|
写真の部分は鉄筋直径の40倍の重なりがあり、一般的施工です。問題ありません。
|
|
 |
| 写真No |
050 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

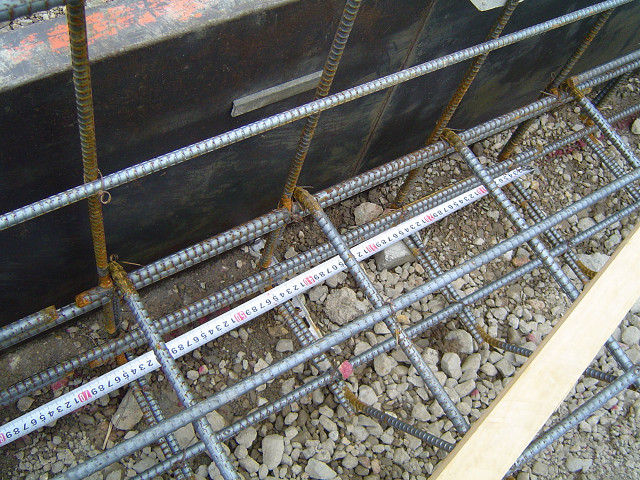

立上り横筋繋ぎ下端 |
| コメント |
４０ｄ以上 |
|
写真の部分は鉄筋直径の40倍の重なりがあり、一般的施工です。問題ありません。
|
|
 |
| 写真No |
051 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

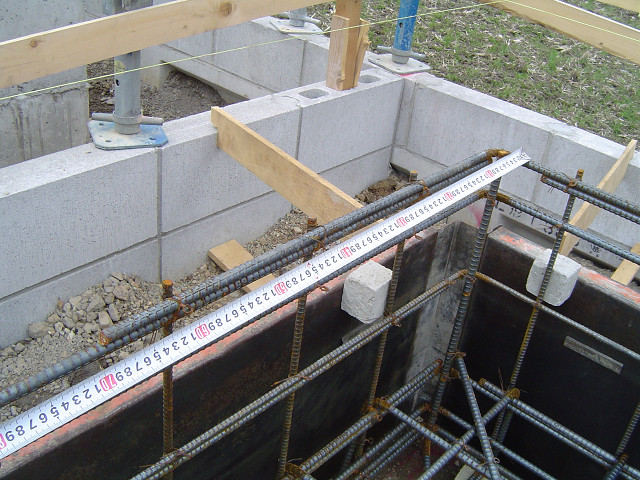

コーナー補強筋長さ |
| コメント |
５０ｄ以上 |
|
鉄筋直径の５０倍の長さの定着があります。十分な強度があり良好です。
|
|
