| 画 像 |
項 目 |
詳細コメント |
評 価 |
 |

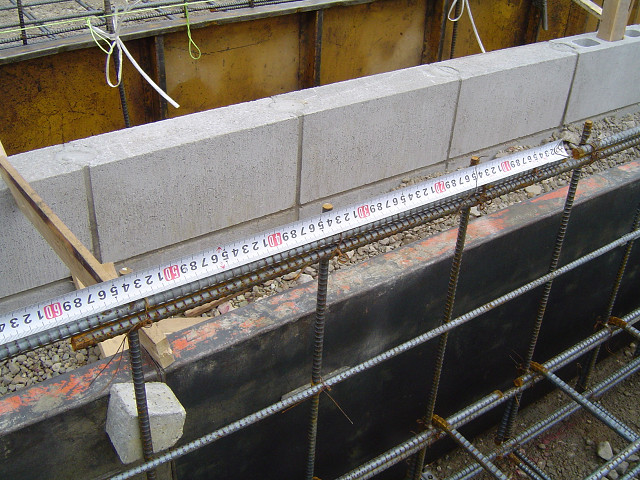

| 写真No |
040 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋ピッチ |
| コメント |
２００ミリ程度 |
|
写真の部分の横筋ピッチは非常に細かく施工されて良好です。問題ありません。
|
 |
 |

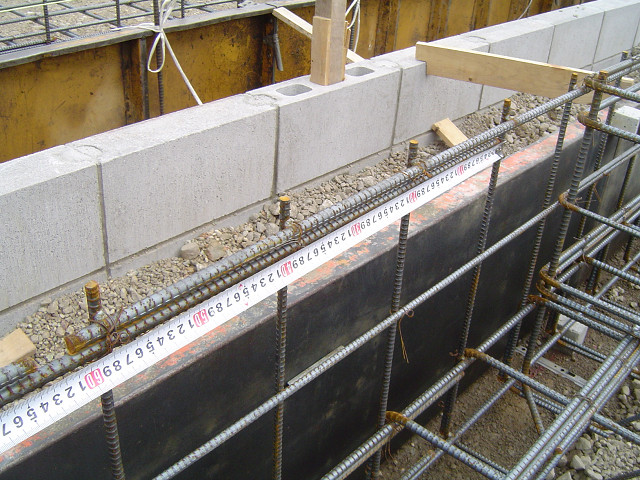

| 写真No |
041 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋ピッチ |
| コメント |
２００ミリ程度 |
|
写真の部分の横筋ピッチは非常に細かく施工されて良好です。問題ありません。
|
|
 |

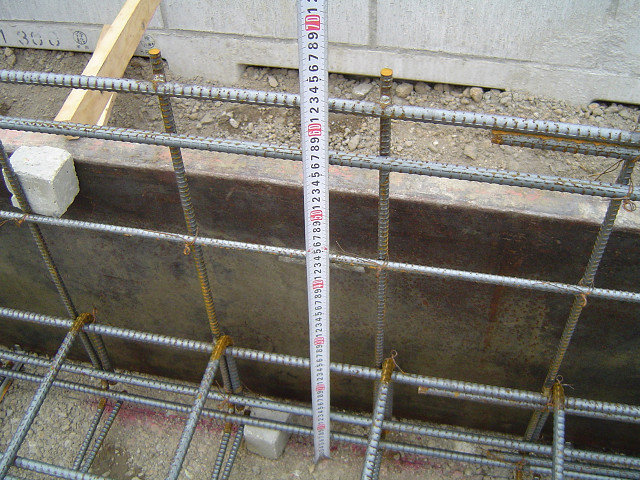

| 写真No |
042 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋繋ぎ上端 |
| コメント |
４０ｄ以上 |
|
写真の部分は鉄筋直径の40倍の重なりがあり、一般的施工です。問題ありません。
|
 |
 |

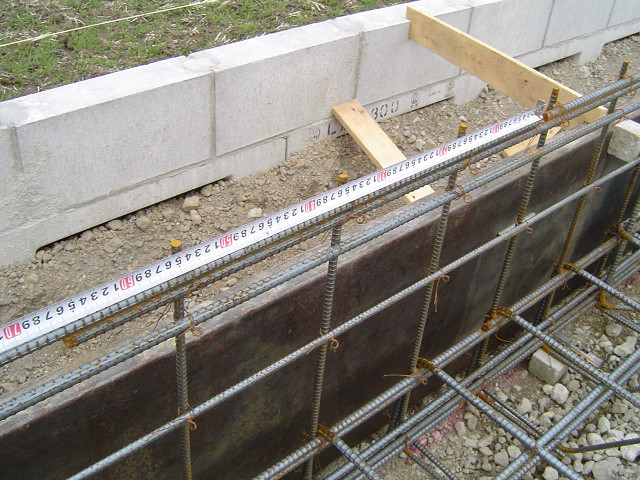

| 写真No |
043 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋繋ぎ上端 |
| コメント |
４０ｄ以上 |
|
写真の部分は鉄筋直径の40倍の重なりがあり、一般的施工です。問題ありません。
|
|
 |

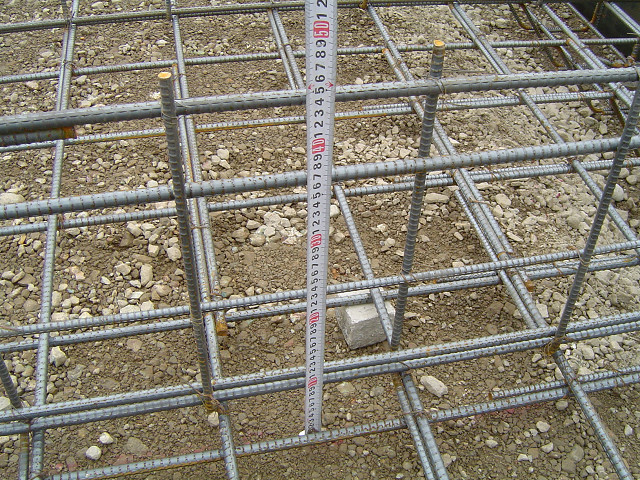

| 写真No |
044 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋繋ぎ上端 |
| コメント |
４０ｄ以上 |
|
写真の部分は鉄筋直径の40倍の重なりがあり、一般的施工です。問題ありません。
|
|
 |

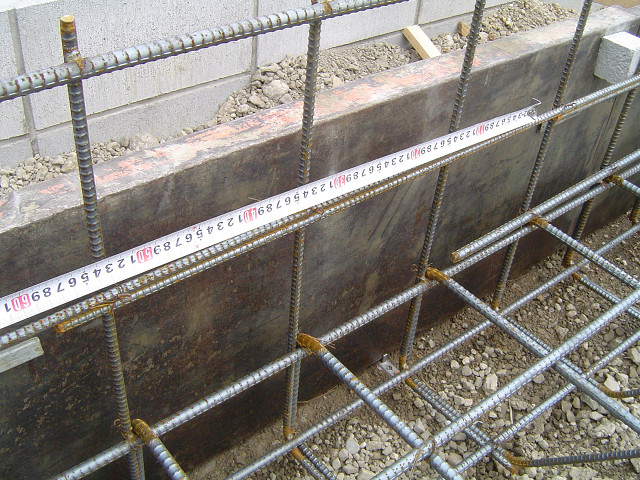

| 写真No |
045 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋繋ぎ中間 |
| コメント |
５０ｄ以上 |
|
写真の部分は鉄筋直径の50倍の重なりがあります。十分な強度があり良好です。
|
|
