| 画 像 |
項 目 |
詳細コメント |
評 価 |
 |
| 写真No |

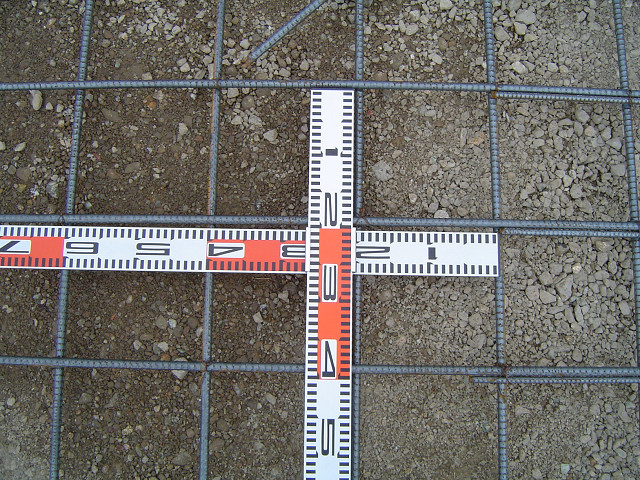

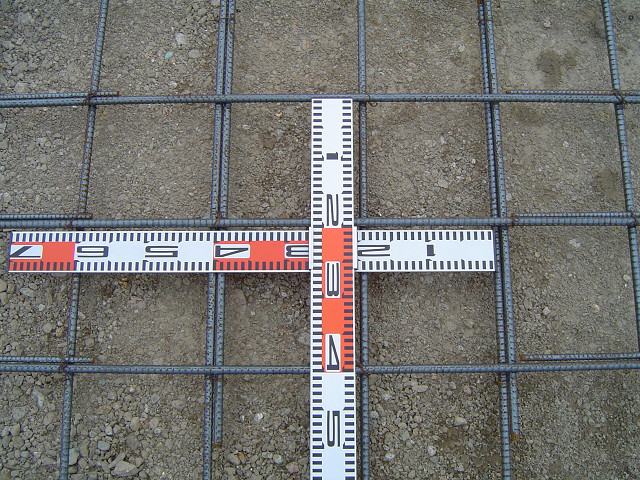

010 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋ピッチ |
| コメント |
２００ミリ程度のピッチ |
|
細かな配筋ピッチです。問題ありません。
|
 |
 |
| 写真No |

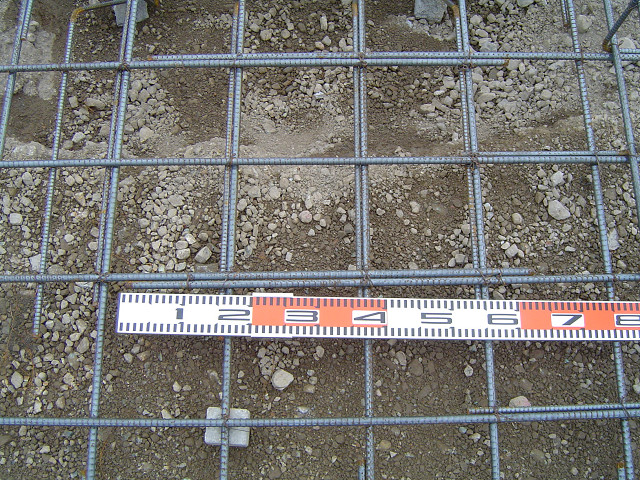

011 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋ピッチ |
| コメント |
２００ミリ程度のピッチ |
|
細かな配筋ピッチです。問題ありません。
|
|
 |
| 写真No |

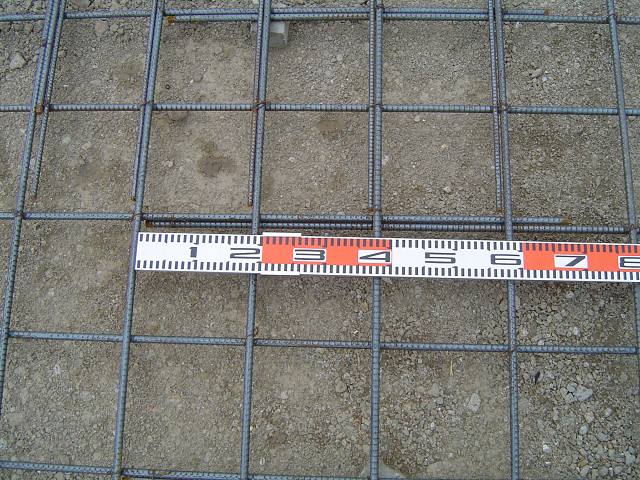

012 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋継ぎ手 |
| コメント |
４０ｄ以上 |
|
鉄筋直径の４０倍の重なりがあり、一般的施工です。問題ありません。
|
 |
 |
| 写真No |
013 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋継ぎ手 |
| コメント |
４０ｄ以上 |
|
鉄筋直径の４０倍の重なりがあり、一般的施工です。問題ありません。
|
|
 |
| 写真No |

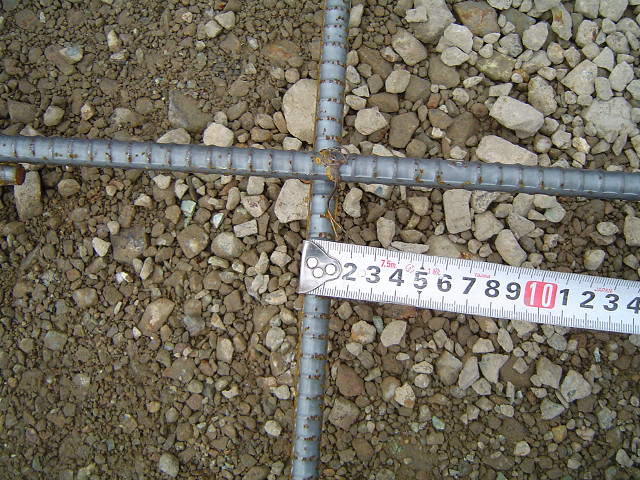

014 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋太さ |
| コメント |
D-１３ |
|
基準以上の太さで良好です。
|
|
 |
| 写真No |

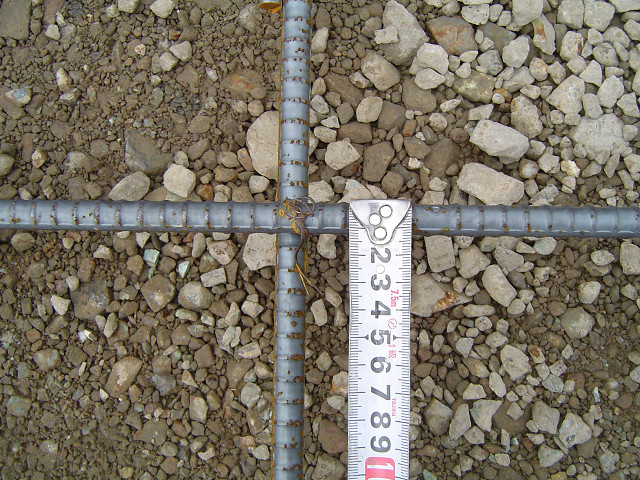

015 |
| 撮影日 |
2004/04/03 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋太さ |
| コメント |
D-１３ |
|
基準以上の太さで良好です。
|
|
