| 画 像 |
項 目 |
詳細コメント |
評 価 |
 |
| 写真No |
046 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

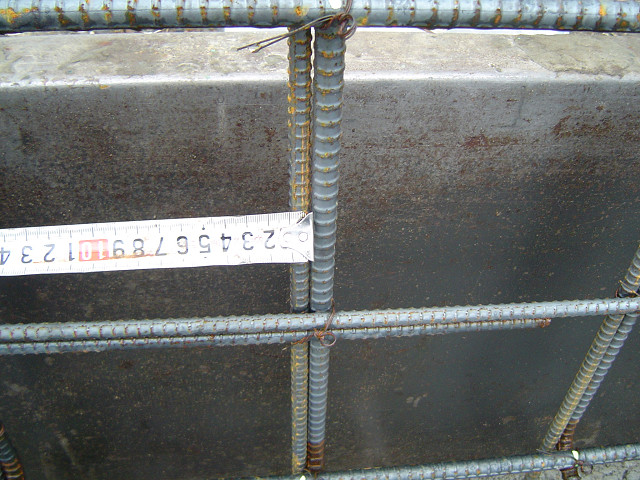

スラブ配筋継ぎ手 |
| コメント |
50ｄ以上 |
|
鉄筋直径の50倍の重なりがあります。十分な強度があり良好です。
|
 |
 |
| 写真No |
047 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

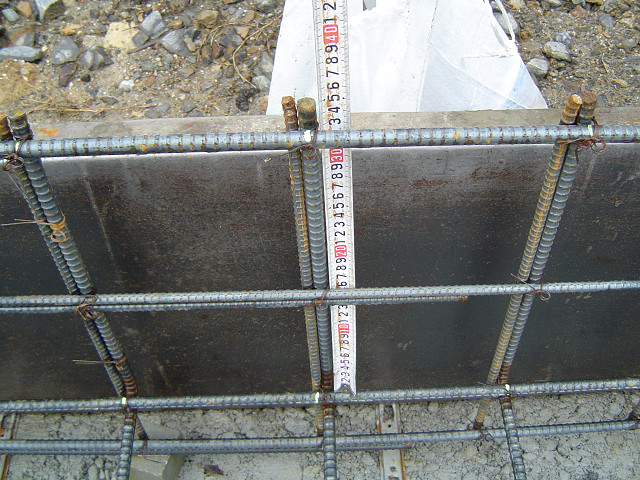

立上り縦筋のピッチ |
| コメント |
250〜300ミリ程度 |
|
立上り縦筋のピッチで細かい方が強度が増します。写真は規定ピッチ同等で問題ありません。
|
 |
 |
| 写真No |
048 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

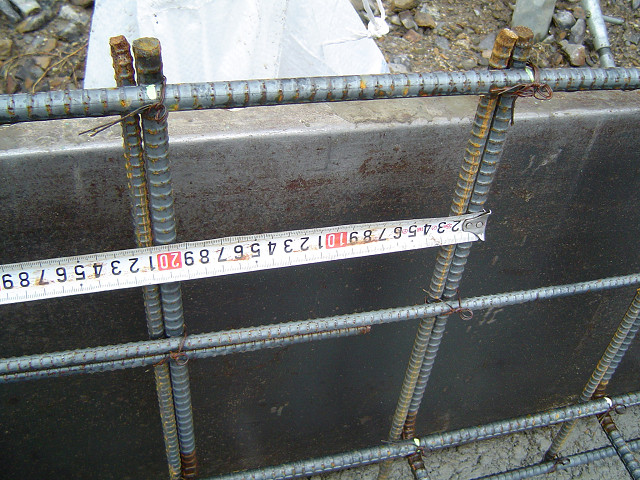

立上り縦筋のピッチ |
| コメント |
200ミリ程度 |
|
立上り縦筋のピッチで、細かい方が強度が増します。写真は非常に細かいピッチで良好です。
|
|
 |
| 写真No |
049 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

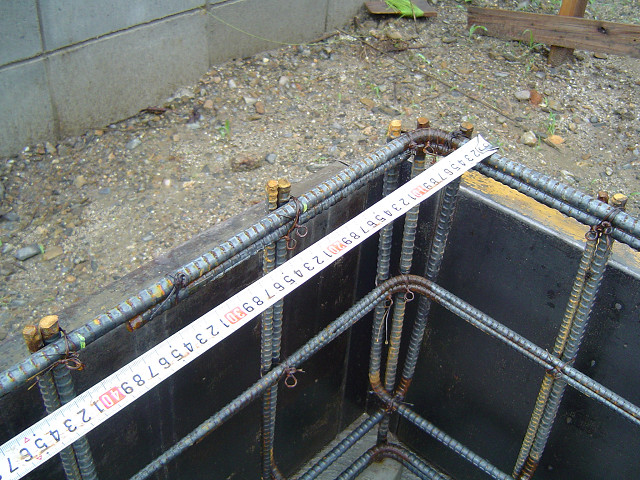

立上り縦筋の太さ |
| コメント |
D-10 |
|
立上り鉄筋の縦の部分の太さです。基準をクリアする太さです。問題はありません。
|
|
 |
| 写真No |
050 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

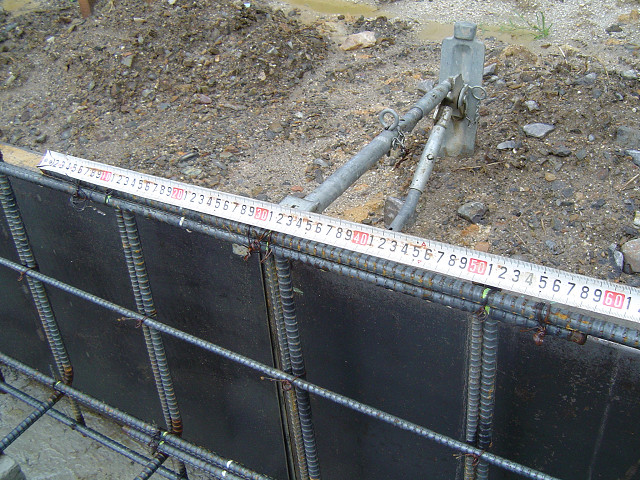

コーナー補強筋長さ |
| コメント |
40ｄ以上 |
|
鉄筋直径の40倍の重なりがあり、一般的施工です。問題ありません。
|
|
 |
| 写真No |
051 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

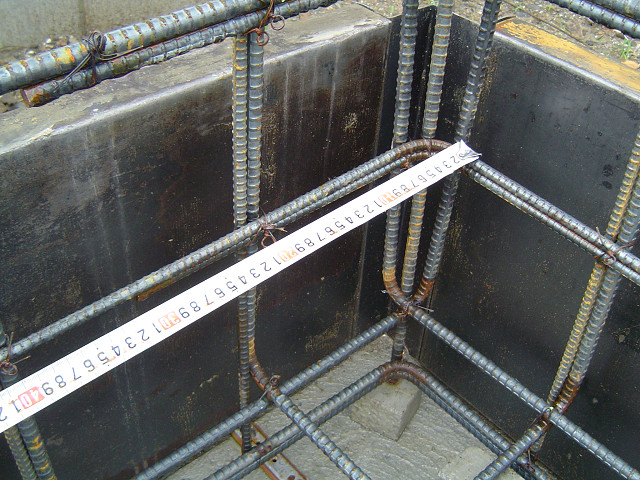

コーナー補強筋長さ |
| コメント |
40ｄ以下 |
|
鉄筋直径40倍の重なりが確保されていません。現場担当者に連絡して手直しの要請を行います。
改善済
|
 |
