| 画 像 |
項 目 |
詳細コメント |
評 価 |
 |

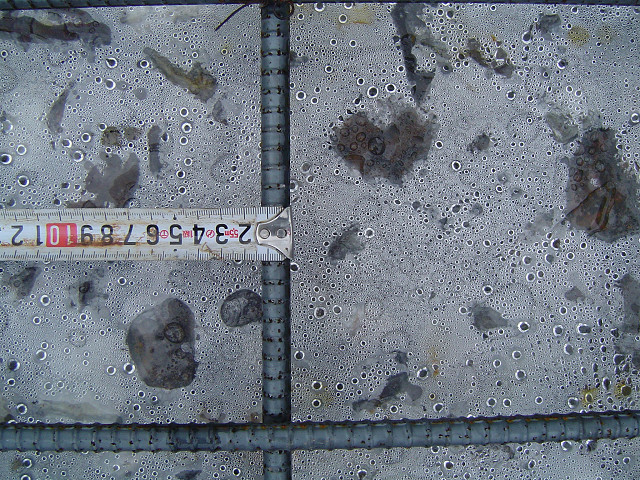

| 写真No |
040 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋ピッチ |
| コメント |
200ミリ程度のピッチ |
|
細かな配筋ピッチです。問題ありません。
|
 |
 |

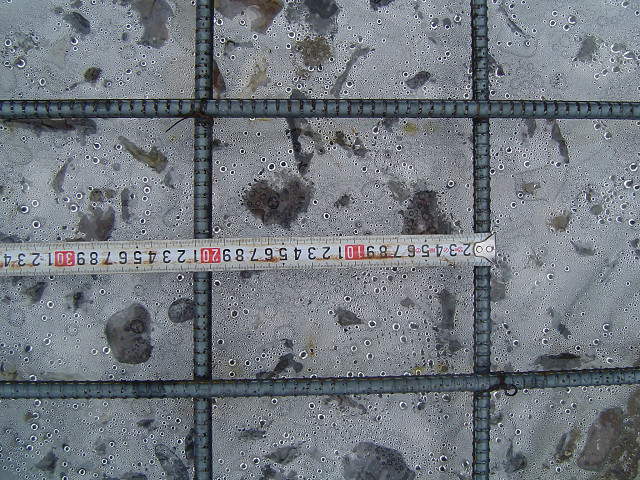

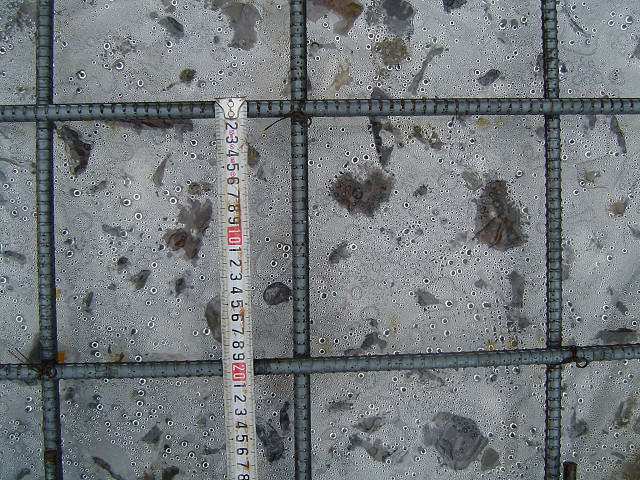

| 写真No |
041 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋ピッチ |
| コメント |
200ミリ程度のピッチ |
|
細かな配筋ピッチです。問題ありません。
|
|
 |

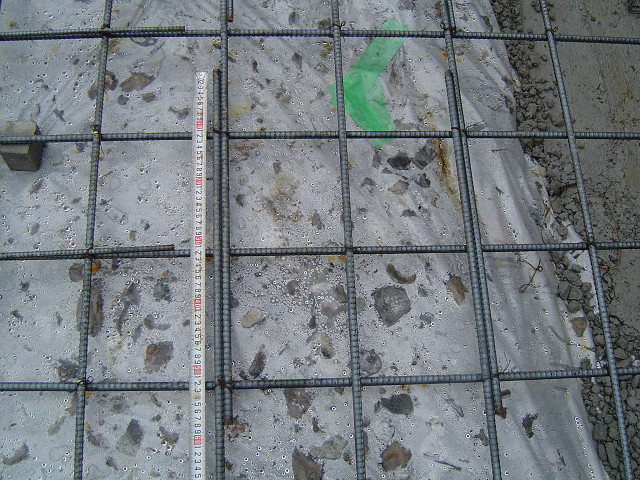

| 写真No |
042 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋太さ |
| コメント |
D-13 |
|
基準以上の太さで良好です。
|
|
 |

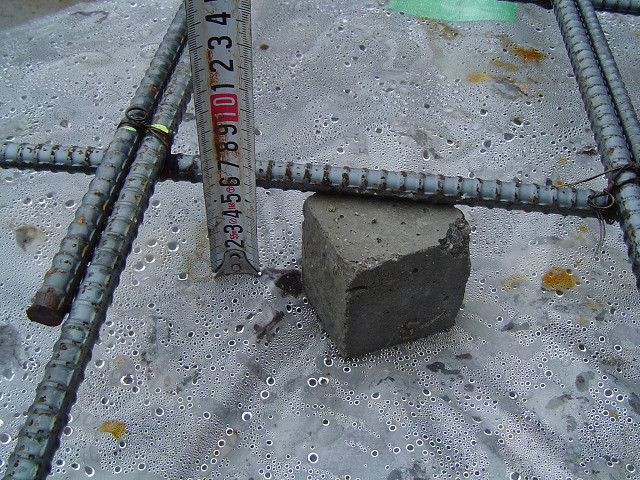

| 写真No |
043 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋かぶり厚 |
| コメント |
60ミリ程度 |
|
基準法上で必要なかぶり厚をクリアしています。問題ありません。
|
 |
 |

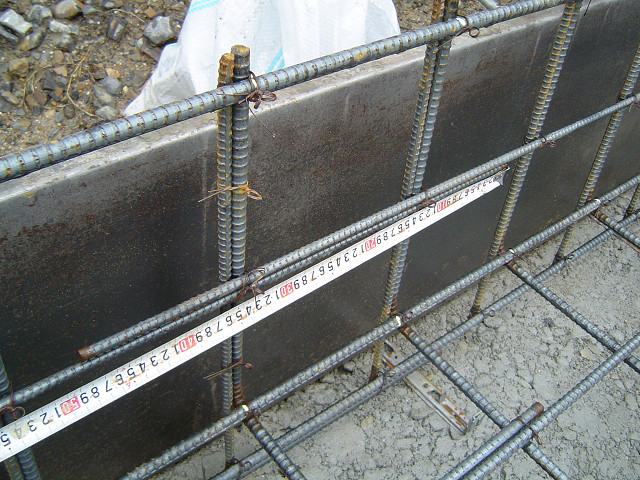

| 写真No |
044 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋継ぎ手 |
| コメント |
50ｄ以上 |
|
鉄筋直径の50倍の重なりがあります。十分な強度があり良好です。
|
|
 |
| 写真No |
045 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋継ぎ手 |
| コメント |
40ｄ以上 |
|
鉄筋直径の40倍の重なりがあり、一般的施工です。問題ありません。
|
|
