| 画 像 |
項 目 |
詳細コメント |
評 価 |
 |
| 写真No |
070 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

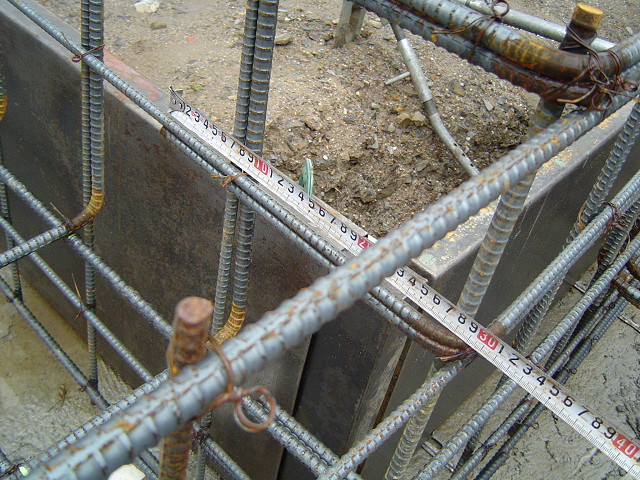

コーナー補強筋長さ |
| コメント |
40ｄ以下 |
|
鉄筋直径40倍の重なりが確保されていません。現場担当者に連絡して手直しの要請を行います。
改善済
|
 |
 |
| 写真No |
071 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

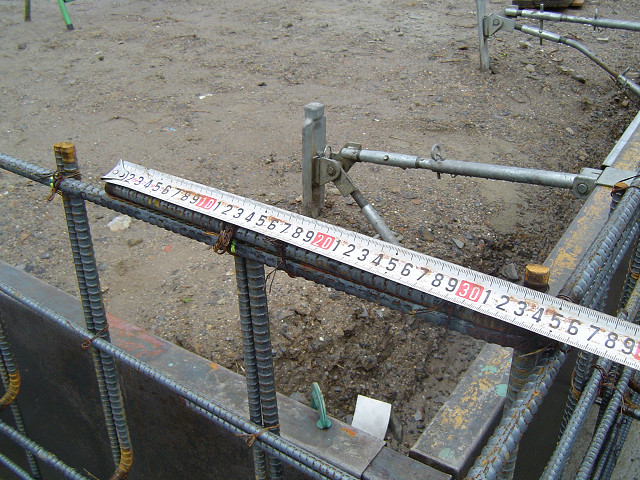

コーナー補強筋長さ |
| コメント |
40ｄ以下 |
|
鉄筋直径40倍の重なりが確保されていません。現場担当者に連絡して手直しの要請を行います。
改善済
|
|
 |
| 写真No |
072 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

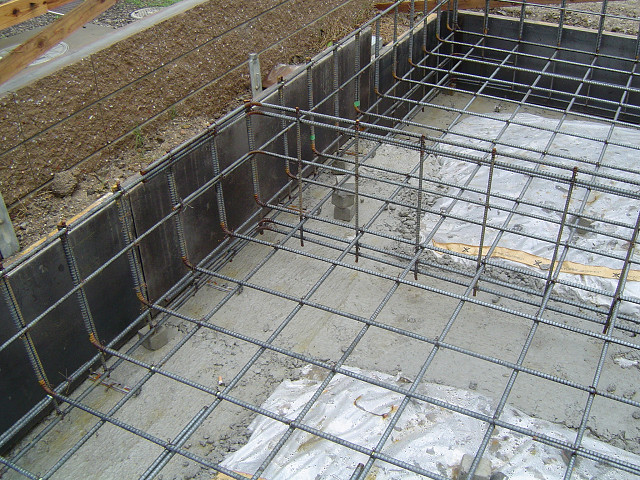

防湿ビニールの施工状態 |
| コメント |
規定のビニールで丁寧に施工されている |
|
重ね代も広く、丁寧に施工されています。問題ありません。
|
 |
 |
| 写真No |
073 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

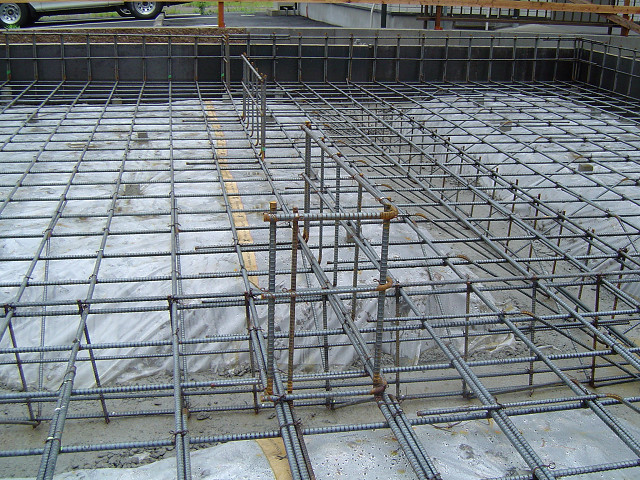

捨てコンクリートの有無 |
| コメント |
丁寧に施工されている |
|
型枠等を設置して丁寧に施工されています。良好で問題ありません。
|
|
 |
| 写真No |
074 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

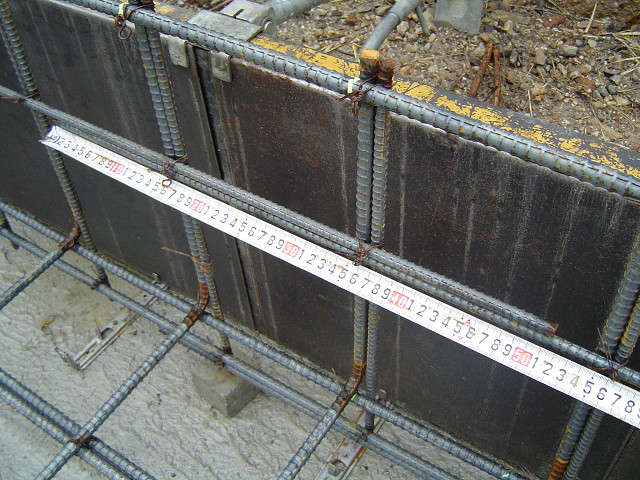

立上り横筋繋ぎ |
| コメント |
60ｄ以上 |
|
鉄筋直径の60倍以上の重なりがあります。十分な強度があり良好です。
|
 |
 |
| 写真No |
075 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |

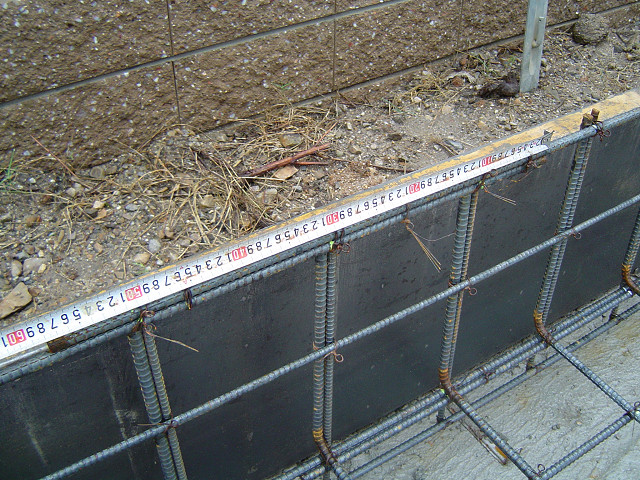

立上り横筋繋ぎ |
| コメント |
60ｄ以上 |
|
鉄筋直径の60倍以上の重なりがあります。十分な強度があり良好です。
|
|
