| 画 像 |
項 目 |
詳細コメント |
評 価 |
 |

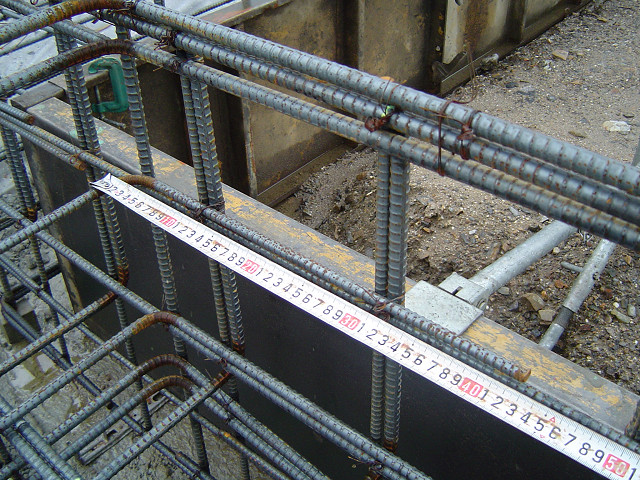

| 写真No |
058 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り中間筋太さ |
| コメント |
D-10 |
|
立上り配筋の中間部分の太さです。基準をクリアする太さです。問題はありません。
|
 |
 |
| 写真No |
059 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋の太さ |
| コメント |
D-10 |
|
立上り鉄筋の縦の部分の太さです。基準をクリアする太さです。問題はありません。
|
|
 |

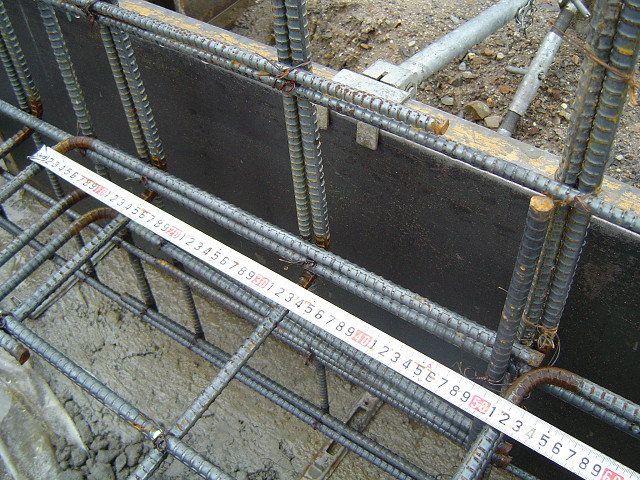

| 写真No |
060 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
コーナー補強筋長さ |
| コメント |
50ｄ以上 |
|
鉄筋直径の50倍の重なりがあります。十分な強度があり良好です。
|
 |
 |

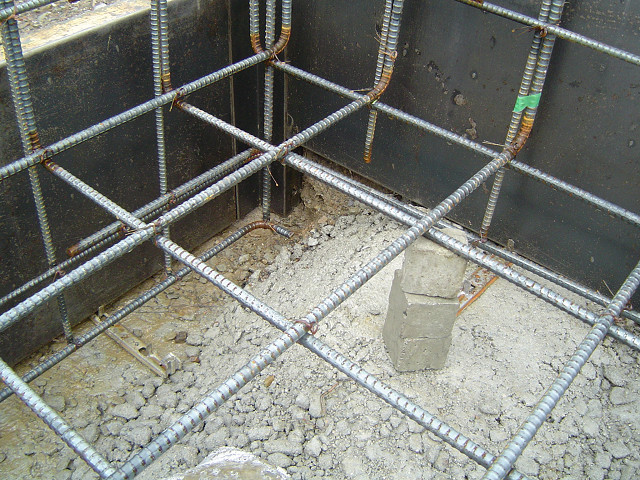

| 写真No |
061 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
コーナー補強筋長さ |
| コメント |
40ｄ以上 |
|
鉄筋直径の40倍の重なりがあり、一般的施工です。問題ありません。
|
|
 |

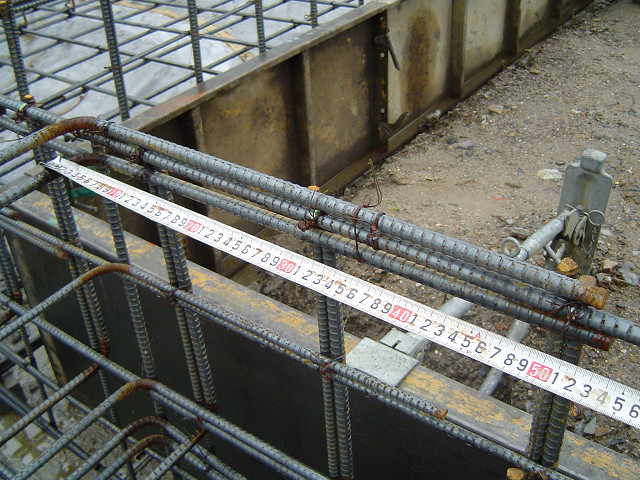

| 写真No |
062 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
コーナー補強筋長さ |
| コメント |
50ｄ以上 |
|
鉄筋直径の50倍の重なりがあります。十分な強度があり良好です。
|
|
 |

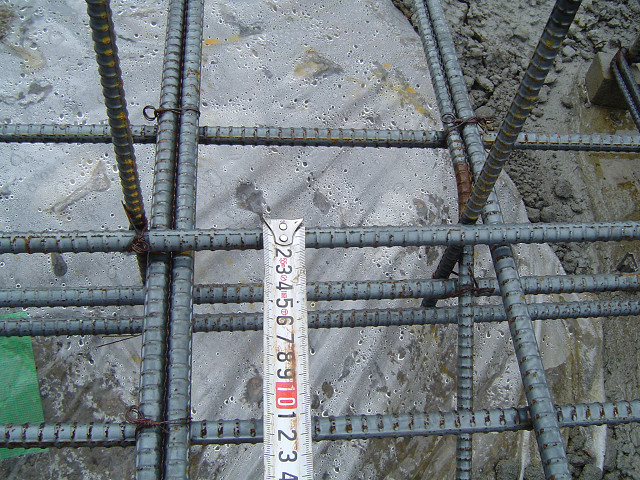

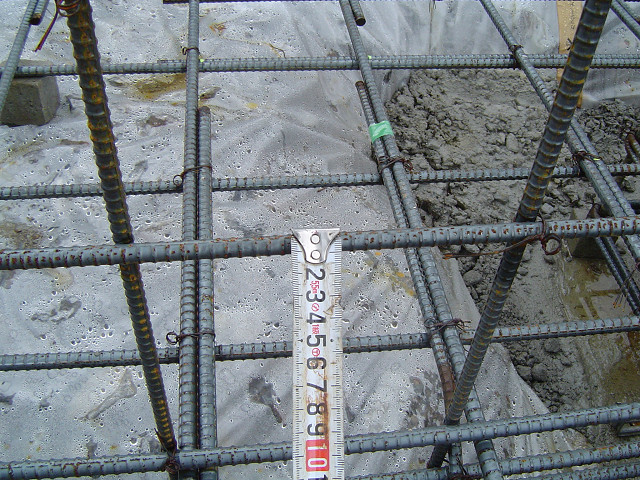

| 写真No |
063 |
| 撮影日 |
2003/07/14 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
スラブ配筋かぶり厚 |
| コメント |
60ミリ以上 |
|
十分すぎるかぶり厚が取れています。良好です。
|
 |
