| 画 像 |
項 目 |
詳細コメント |
評 価 |
 |
| 写真№ |

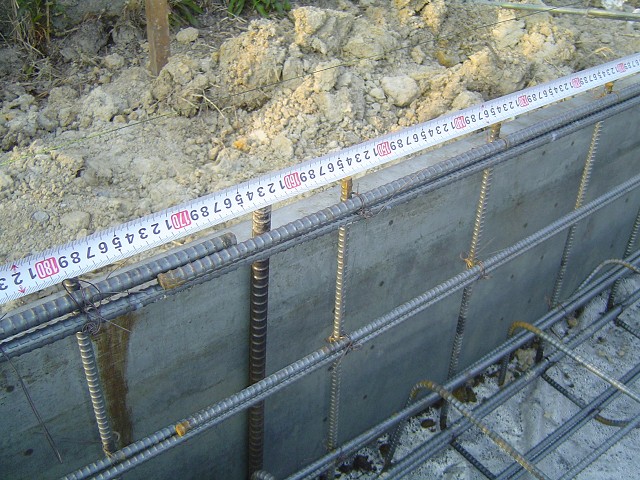

069 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋繋ぎ上端 |
| コメント |
40ｄ以上 |
|
写真の部分は鉄筋直径の40倍の重なりがあり、一般的施工です。問題ありません。
|
 |
 |
| 写真№ |

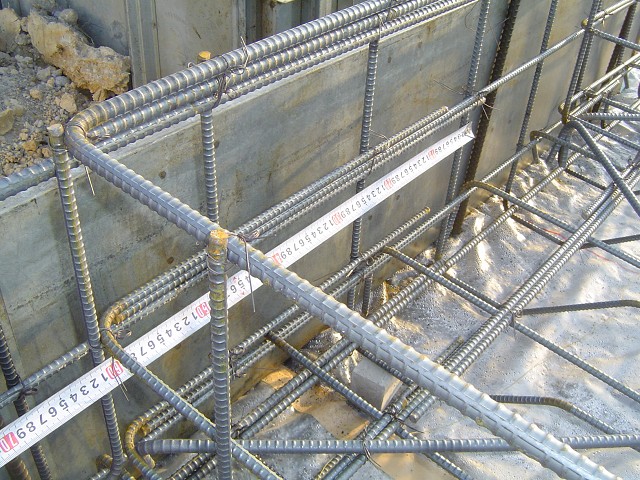

071 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋繋ぎ上端 |
| コメント |
60ｄ以上 |
|
写真の部分は鉄筋直径の60倍以上の重なりがあります。十分な強度があり良好です。
|
 |
 |
| 写真№ |

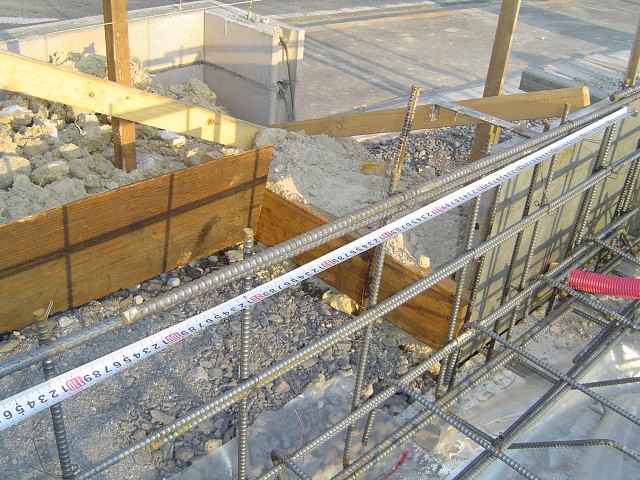

072 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋繋ぎ上端 |
| コメント |
60ｄ以上 |
|
写真の部分は鉄筋直径の60倍以上の重なりがあります。十分な強度があり良好です。
|
|
 |
| 写真№ |

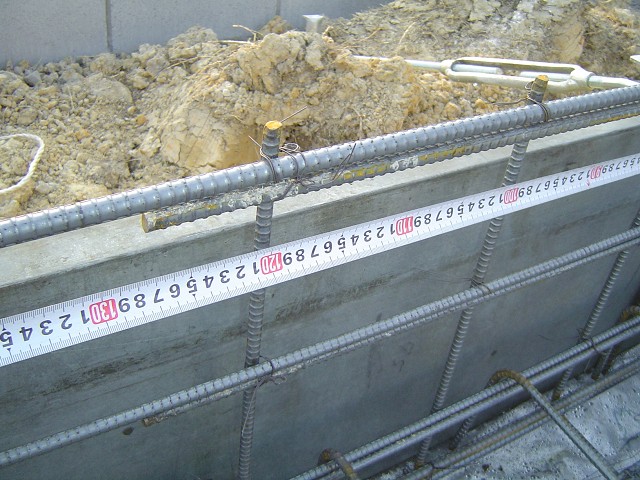

073 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋繋ぎ上端 |
| コメント |
60ｄ以上 |
|
写真の部分は鉄筋直径の60倍以上の重なりがあります。十分な強度があり良好です。
|
|
 |
| 写真№ |

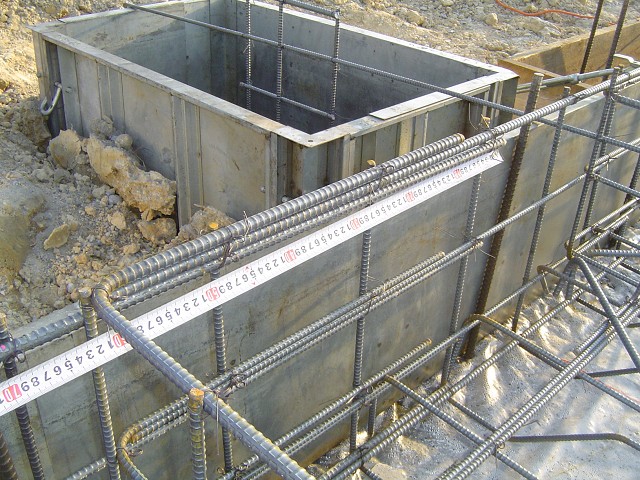

074 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋繋ぎ中間 |
| コメント |
６０ｄ以上 |
|
写真の部分は鉄筋直径の60倍以上の重なりがあります。十分な強度があり良好です。
|
|
 |
| 写真№ |

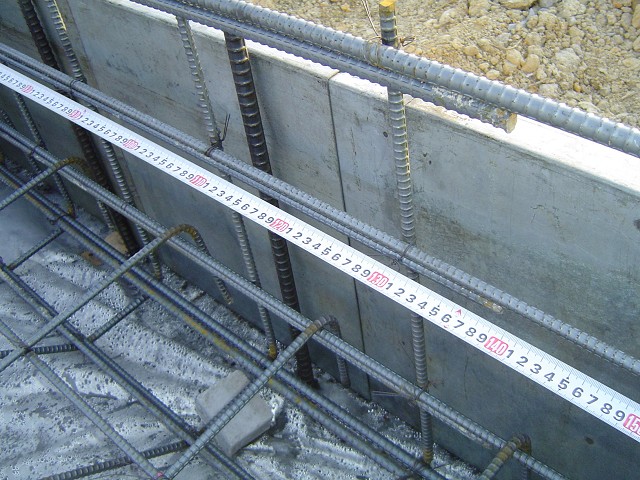

075 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り横筋繋ぎ中間 |
| コメント |
５０ｄ以上 |
|
写真の部分は鉄筋直径の50倍の重なりがあります。十分な強度があり良好です。
|
|
