| 画 像 |
項 目 |
詳細コメント |
評 価 |
 |

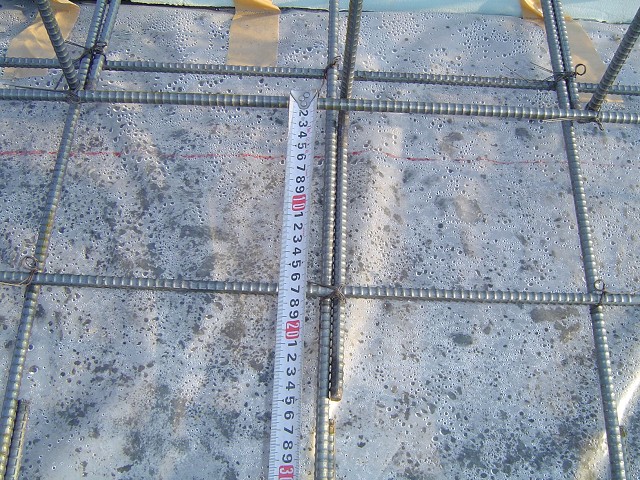

| 写真№ |
057 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋のピッチ |
| コメント |
200～250ミリ程度 |
|
立上り縦筋のピッチで、細かい方が強度が増します。写真は規定のピッチと同等で、問題ありません。
|
 |
 |

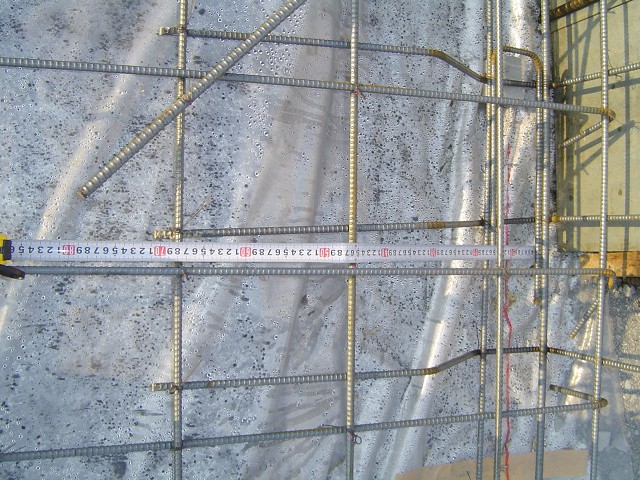

| 写真№ |
058 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋のピッチ |
| コメント |
200～250ミリ程度 |
|
立上り縦筋のピッチで、細かい方が強度が増します。写真は規定のピッチと同等で、問題ありません。
|
|
 |

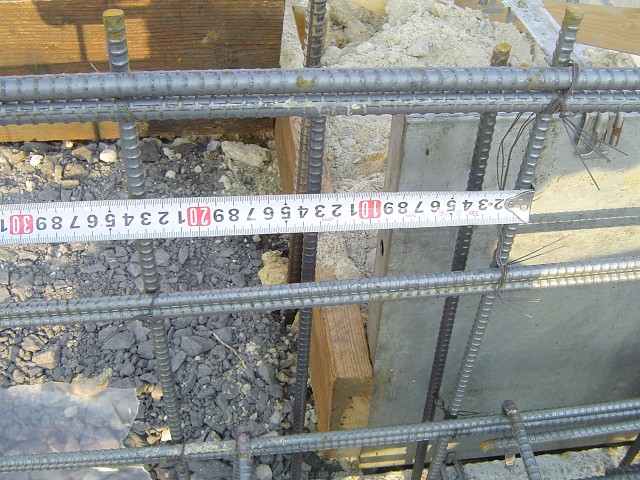

| 写真№ |
059 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋定着 |
| コメント |
60ｄ以上 |
|
鉄筋直径の60倍以上の重なりがあります。十分な強度があり良好です。
|
 |
 |

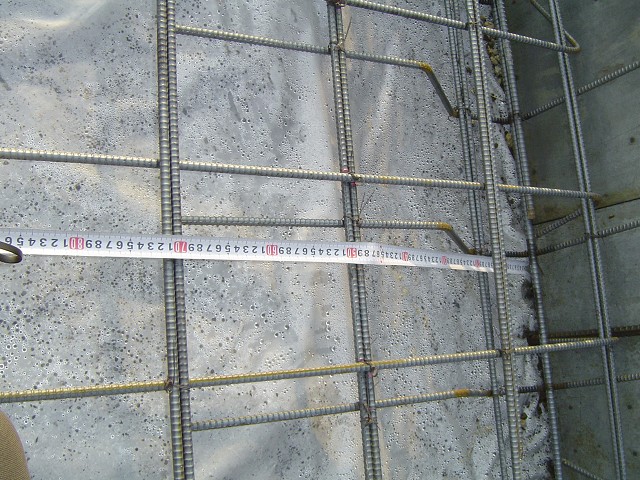

| 写真№ |
060 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋定着 |
| コメント |
60ｄ以上 |
|
鉄筋直径の60倍以上の重なりがあります。十分な強度があり良好です。
|
|
 |

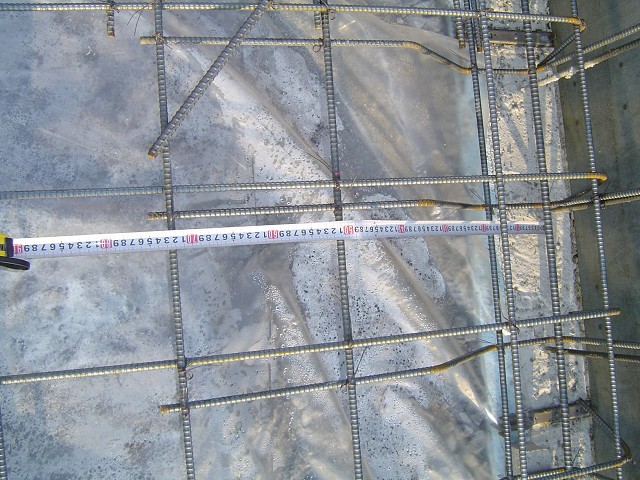

| 写真№ |
061 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋定着 |
| コメント |
60ｄ以上 |
|
鉄筋直径の60倍以上の重なりがあります。十分な強度があり良好です。
|
|
 |

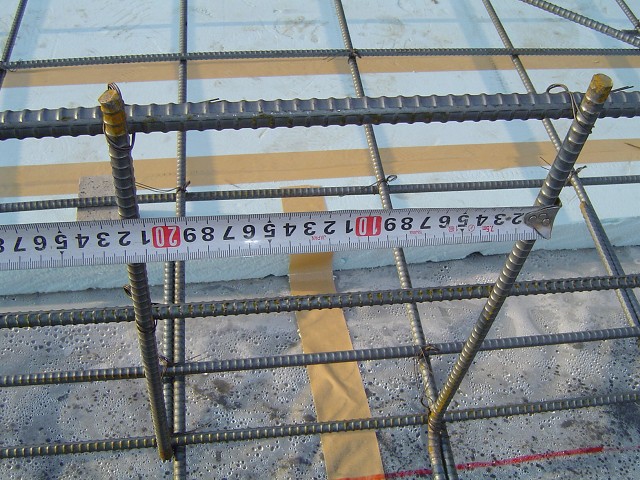

| 写真№ |
062 |
| 撮影日 |
2004/03/09 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋定着 |
| コメント |
10ｄもしくは150ミリ以上 |
|
内部の立ち上がり基礎の縦筋定着で問題ありません。
|
|
