| 画 像 |
項 目 |
詳細コメント |
評 価 |
 |

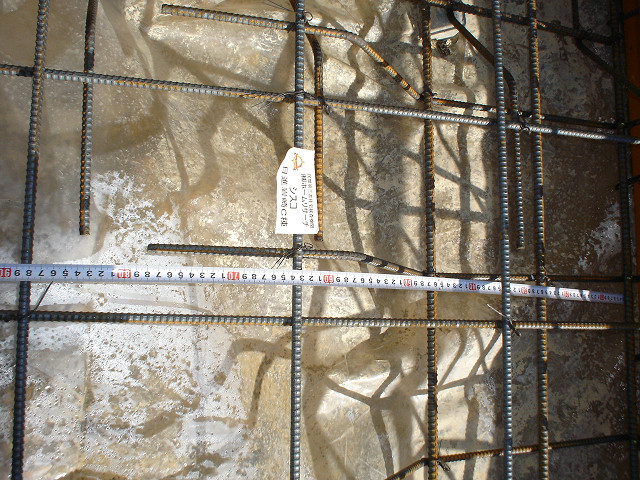

| 写真No |
070 |
| 撮影日 |
2004/10/15 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋のピッチ |
| コメント |
２５０〜３００ミリ程度 |
|
立上り縦筋のピッチで細かい方が強度が増します。写真は規定ピッチ同等で問題ありません。
|
 |
 |

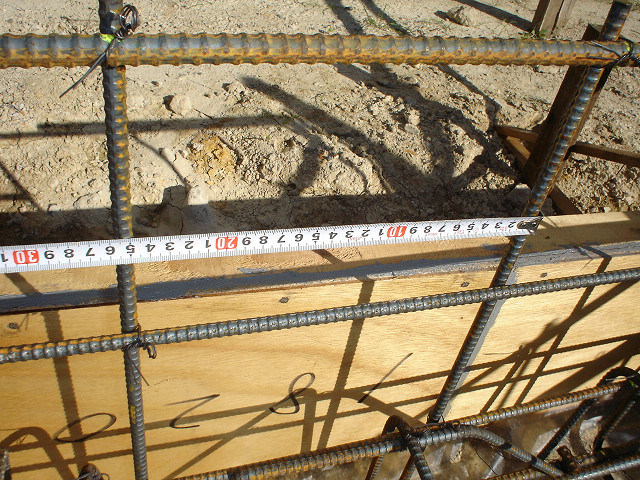

| 写真No |
071 |
| 撮影日 |
2004/10/15 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋のピッチ |
| コメント |
２５０〜３００ミリ程度 |
|
立上り縦筋のピッチで細かい方が強度が増します。写真は規定ピッチ同等で問題ありません。
|
|
 |

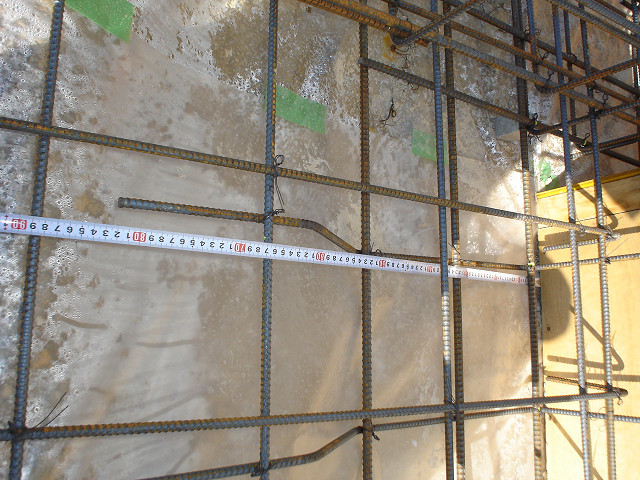

| 写真No |
072 |
| 撮影日 |
2004/10/15 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋のピッチ |
| コメント |
２５０〜３００ミリ程度 |
|
立上り縦筋のピッチで細かい方が強度が増します。写真は規定ピッチ同等で問題ありません。
|
|
 |

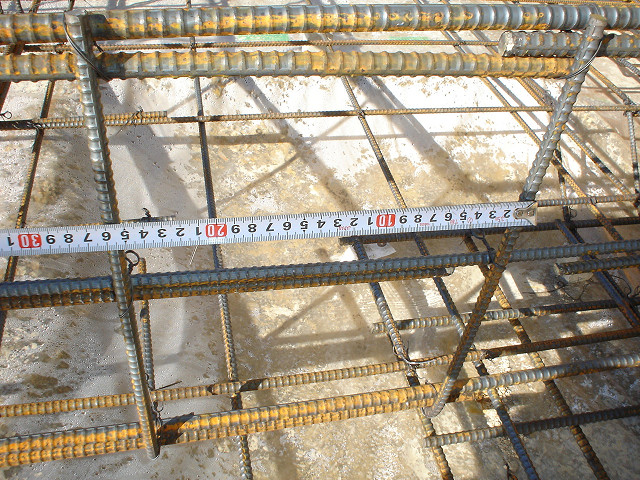

| 写真No |
073 |
| 撮影日 |
2004/10/15 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋定着 |
| コメント |
６０ｄ以上 |
|
鉄筋直径の６０倍以上の長さの定着があります。十分な強度があり良好です。
|
 |
 |

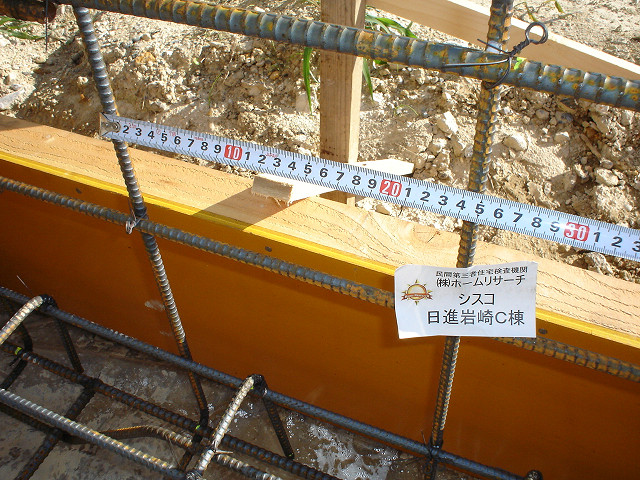

| 写真No |
074 |
| 撮影日 |
2004/10/15 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋定着 |
| コメント |
６０ｄ以上 |
|
鉄筋直径の６０倍以上の長さの定着があります。十分な強度があり良好です。
|
|
 |

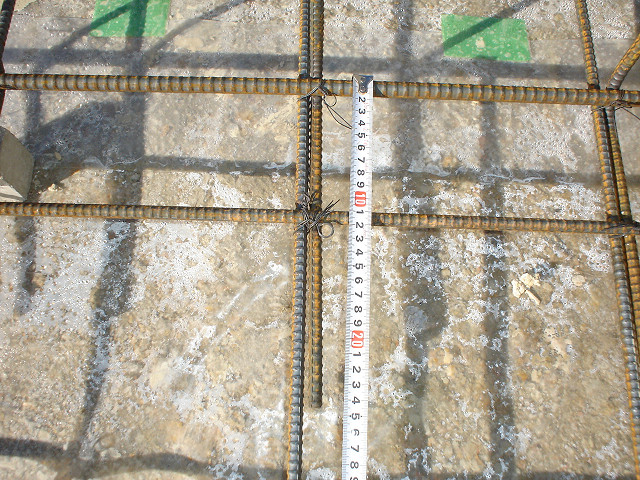

| 写真No |
075 |
| 撮影日 |
2004/10/15 |
| 写真項目 |
基礎配筋時のチェック |
| 検査項目 |
立上り縦筋定着 |
| コメント |
１０ｄもしくは１５０ミリ以上 |
|
内部の立ち上がり基礎の縦筋定着で問題ありません。
|
|
